伟诠电子(TWSE: 2436)今(6)日宣布推出多款USB PD适配器完整解决方案之参考设计，其中包括20W、27W、45W和60W USB Type-C AC-DC全套之设计方案，可适用于快充智能行动装置，例如: 智慧型手机、平板电脑、NB、掌上型游戏机等。

这些设计采用了伟诠的USB PD完整解决方案，其中包括: PWM控制器、同步整流控制器和USB PD控制器，这些控制器特别针对符合USB PD 标准的电源转换器进行了优化设计，以具有竞争力的BOM成本大幅提升电源转换效率，缩短设计时间并提供客户一次购足的竞争优势。

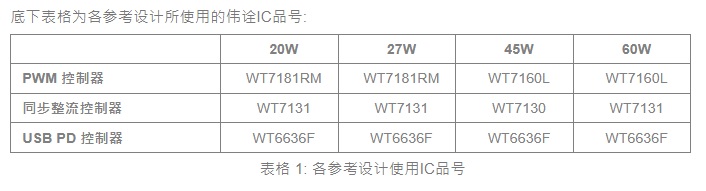

以20W为例，本款支持Apple最新版iPhone充电的产品，它配备了伟诠电子的WT7181RM高性能多模式 (CCM / QR)反激式PWM控制器、WT7131高性能同步整流控制器、以及支持最新

USB PD标准的WT6636F USB PD控制器。

20W设计支持USB PD 3.0、可编程电源 (PPS) 和Qualcomm Quick Charge 4+ 等快充协议，电源配置为5V / 3A、9V / 2.22A、12V / 1.66A和PPS为3.3V〜5.9V / 3A和3.3V〜11V / 2A。此demo board (35 mm x 32 mm x 22 mm)满足客户高效能及小型化设计的需求 ，且符合相关安规测试，例如EMC、ESD和Surge的验证。

                                                                                         图 1. 20W USB PD 完整解决方案参考设计 demo board

27W设计也采用WT7181RM反激式PWM控制器，而45W和60W设计则采用WT7160高性能多模式 (CCM / QR) 反激式PWM控制器。 WT7160是专为提供宽输出电压范围需求而设计，可应用在USB PD或Qualcomm快充适配器。其独特自有的专利技术使其能在宽输出电压下，具有高的轻载效率且省下外部周边零件，其多模式功能 (CCM / QR) 为适配器增进高效率和小型化之设计需求。

客户可以选择伟诠其它的USB PD控制器，例如WT6633P、WT6671P等来因应需求设计诸如支持快充协议、可重新编程存储器等等，满足客户客制化功能需求。

如需取得详细的参考设计资料与测试报告，请联络您的业务代表或E-mail至 sales@weltrend.com.tw
